Sistemas e Softwares SCADA

SCADA, comumente chamado de supervisório não é uma tecnologia específica, mas um tipo de função. Para você entender melhor o que eu estou falando, vamos ao significado desta palavra: SCADA é a junção das iniciais das palavras Supervisory Control and Data Acquisition ou Controle Supervisório e Aquisição de Dados em portugês. Isto significa que qualquer dispositivo que seja capaz de coletar dados sobre um sistema para controla-lo é uma aplicação ou software SCADA.

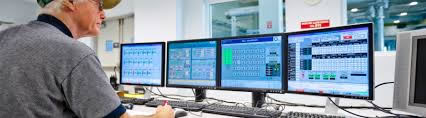

scada software scada software

O Sistema SCADA Mais Simples do Mundo

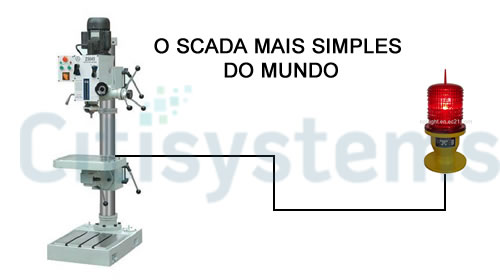

Para você entender melhor o conceito, vamos começar do básico. Imagine uma máquina que fabrica ferramentas e toda vez que a máquina faz uma peça, uma chave é acionada que então faz acender uma luz no painel e informa ao operador que a ferramenta ficou pronta. Este circuito único que notifica um evento pode ser chamado de o SCADA mais simples do mundo.

supervisorio-simples-mundo supervisorio simples mundo
É óbvio que um sistema SCADA atualmente é muito mais complexo do que este exemplo, mas os princípios são os mesmos. Um supervisório de mercado é capaz de monitorar muito mais dispositivos e em grandes distâncias.

Vamos dar uma olhada no que foi adicionado ao nosso simples exemplo para que fossem criados os SCADAs que atualmente existem no mercado:

Aquisição de dados:

Primeiramente, os sistemas atuais que precisam ser monitorados são muito mais complexos do que o nosso exemplo da máquina que fornece o sinal de produto pronto. Então um sistema real precisa monitorar centenas ou milhares de sensores e também medir variáveis como fluxo, temperatura e pressão. Alguns sensores medem entradas do sistema (como por exemplo o fluxo de água que entra em um reservatório) enquanto que outros sensores medem saídas (como por exemplo a pressão acusada na válvula quando a água é liberada ou sai do reservatório).
Alguns destes sensores medem eventos simples que podem ser detectados por chaves liga/desliga, chamados de entradas discretas (ou digitais). Por exemplo, no nosso modelo simples, poderia ser um sensor indutivo para detecção da ferramenta que quando acionado emite sinal discreto “1” e quando não acionado emite sinal discreto “0”.

Alguns sensores mais complexos são capazes de medir situações onde a precisão é importante. É o caso de sensores analógicos que são capazes de detectar mudanças contínuas no processo sendo que quando estas mudanças ocorrem, a saída destes sensores variam em nível de tensão ou corrente, podendo então ser interpretada por um CLP ou controlador que se comunica com o SCADA.
Alguns exemplos que podemos citar é a utilização do Micrômetro Laser para a medição de diâmetro ou o sensor ultrassônico para a medição do nível exato de um tanque, ou ainda um sensor de visão para detecção de imperfeições em produtos.

Comunicação de Dados

No nosso exemplo da máquina de ferramenta, a comunicação era o cabo ligando a chave à lâmpada instalada no painel. No mundo real entretanto é necessário o monitoramento de múltiplos sistemas e a informação deve ser centralizada. Assim, são necessários protocolos de comunicação capazes de transportar em longas distâncias todos os dados coletados dos sensores e enviar a uma central.

Os SCADAs antigos se comunicavam através de rádio frequências, modem ou linhas dedicadas. Com a necessidade de mais e mais dados serem transmitidos, novos meios físicos tiveram que ser modernizados surgindo então as fibras óticas com a utilização de um protocolo padronizado (SONET) capaz de transferir dados digitais sobre fibras óticas em grandes velocidades. Por razões de segurança, os dados começaram a ser mantidos em redes privadas LAN ou WAN sem a exposição da internet aberta.

Atualmente, os SCADAs atuais não se comunicam apenas por sinais elétricos e em quase todas as aplicações os dados são encapsulados em protocolos de comunicação para então serem enviados. Os sistemas antigos dependiam muito de protocolos proprietários (Devicenet e profibus são alguns deles). Atualmente porém, apesar destes protocolos serem bastante utilizados no mercado, a tendência é a utilização cada vez maior de protocolos abertos (Ethernet IP, modbus TCP/IP, etc).

Algo importante a dizer é que a maioria dos sensores e dispositivos elétricos simples não conseguem se comunicar por protocolos, sendo necessário então a utilização de controladores lógico programáveis (CLP) ou unidade remota de telemetria (RTU) que possuem a funcionalidade de aquisitar os sinais simples dos sensores, processar a informação e transmitir por protocolo todos os dados para o SCADA. Algumas comunicações existentes atualemtne no mercado são Ethernet, modbus, profibus, Devicenet, CC-Link, Ethercat.

Uma aplicação SCADA possui dois elementos:

  1. O processo, sistema ou máquina que você queira monitorar e controlar: Alguns exemplos podem ser uma usina, uma estação de tratamento de água, uma rede de distribuição, um sistema de semáforos de uma cidade e indústrias em geral.
  2. Uma rede de dispositivos inteligentes que fazem interface com os processos (descrito acima) através de sensores e saídas de controle. Esta rede, fornece ao ser humano a habilidade de medir e controlar elementos específicos que compõem os processos, sistemas ou máquinas.

Veja que no item 1 o objetivo do SCADA é monitorar enquanto que no item 2 é monitorar e controlar. Você pode construir softwares SCADA utilizando diferentes tipos de tecnologia e protocolos e neste artigo vou ajudar você a avaliar opções e decidir qual o tipo de sistema SCADA é o mais adequado para as suas necessidades.

Onde o Sistema SCADA é utilizado?

Você pode utilizar o SCADA para gerenciar qualquer tipo de equipamento e tipicamente estes sistemas são utilizados para automatizar processos industriais complexos onde o controle humano seria impraticável como por exemplo sistemas onde existem muitos fatores de controle ou que exigem uma velocidade alta de resposta.

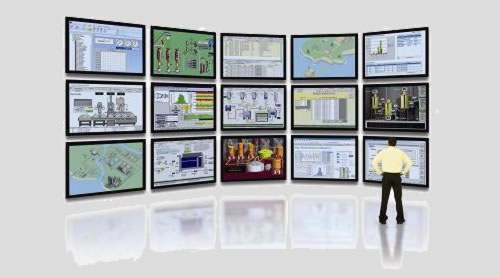

scada scada
Em todo o mundo, os softwares SCADA podem ser encontrados em uma grande variedade de aplicações e segmentos industriais sendo o de Geração de conexões pneumáticas, transmissão e distribuição um destes tipos de segmento. Em usinas de geração de energia, o SCADA detecta o fluxo de corrente e a tensão da linha e monitora os dispositivos de proteção e seccionamento podendo realizar desligamentos caso seja necessário. Ele também monitora e controla os geradores, as turbinas e a conexões pneumáticas gerada pelo sistema. Outro segmento de indústria onde é muito comum o SCADA são as estações de tratamento de água e esgoto (ETA e ETE), onde o município ou o estado utiliza este sistema para monitorar e regular o fluxo de água, os níveis de reservatório, a pressão nas tubulações, o consumo e outros fatores. Prédios, instalações e ambientes onde o controle de temperatura e umidade são consideravelmente importantes são exemplos de outras aplicações do SCADA.

Você Gostou Deste Artigo?

Cadastre-se hoje e receba atualizações por e-mail. Respeitamos a sua privacidade e você nunca terá seu e-mail divulgado.

Os gerentes de utilidades utilizam o SCADA para controlar a energia, unidades de refrigeração, sistemas de iluminação, pressão das linhas de gás, ar comprimido e água industrial. Já as indústrias de manufatura utilizam softwares SCADA para gerenciar a produção, variáveis importantes do processo e controlar partes dos inventários para a produção just-in-time, regulando os equipamentos automatizados e robôs, monitorando o processo e a qualidade.

scada cidade scada cidade 300x300As grandes cidades que sofrem com problemas de trânsito utilizam o SCADA para regular a eletricidade dos metrôs, trens e ônibus Trolleys, para automatizar o tráfego dos metrôs, para rastrear e localizar trens de metrôs e ônibus e também para regular o tráfego e semáforos das ruas e avenidas (incluem-se aqui semáforos inteligentes).
Estou certo que você imagina, nestes poucos exemplos dados, todo o potencial dos sistemas SCADA, pois ele pode ser utilizado em todos os segmentos industriais e também em projetos de infraestrutura pública. Em outras palavras, ele pode ser aplicado em todos os projetos que demandam automação e aumento de eficiência.
E mais, estes exemplos não mostram o quão profundo e complexo os sistemas SCADA podem ser. Sabemos que em todas as indústrias, os gerentes precisam controlar múltiplos fatores e interagir com todos eles. Neste sentido, as aplicações do SCADA fornecem toda a força computacional para rastrear tudo que é importante para a operação, de forma a facilitar enormemente o entendimento e o gerenciamento da planta.

Qual o Valor do SCADA para você?

scada valor scada valor

Talvez você trabalhe ou tenha trabalhado em um dos segmentos industriais que eu falei aqui. Independentemente disso, pense no seu trabalho atual e nas operações industriais e todos os fatores que afetam o resultado da empresa. Há algum equipamento que precisa ter fornecimento de conexões pneumáticas ininterruptamente? Há algum ambiente que seja necessário registrar e controlar a temperatura e a umidade? Você precisa saber em tempo real o status de diferentes dispositivos? Deseja saber como as entradas no processo de produção estão afetando as saídas? Tem a necessidade de monitorar algum equipamento à distância? Onde você não está conseguindo dados confiáveis e precisos? A informação e análise em tempo real dos processos chaves podem aumentar os seus resultados operacionais? Estas são algumas questões que você mesmo pode responder e então avaliar o quanto um Supervisório pode ser valioso ou não pra você.

Monitoramento e Controle em Tempo Real Aumenta a Eficiência e Maximiza os Lucros

Respondendo as perguntas acima, tenho certeza que você pode ver onde onde é possível aplicar o supervisório nas suas operações porque sabe melhor a sua importância. No entanto acaba aparecendo uma dúvida: O que eu tenho que fazer e qual o tipo de resultado eu posso esperar empregando esta tecnologia?

O principal como em tudo na vida é o planejamento correto do que você precisa para então especificar o melhor SCADA para a sua necessidade. Sistemas planejados adequadamente permitem que você:

  • Acesse informações quantitativas de processos importantes, tanto imediatamente quanto posteriormente (histórico) aos acontecimentos;
  • Detecte e corrija problemas assim que eles aconteçam;
  • Tenha a Medição e informação em tendências de escala de tempo;
  • Descobra e elimine gargalos, controlando processos grandes e complexos com uma equipe pequena e menos especializada.

Um software supervisório planejado adequadamente permite que você tenha um conhecimento refinado dos seus sistemas pois ele consegue monitorar tudo que é importante com a utilização ou inserção de RTUs , CLPs e sensores em todos os processos críticos que tenham sidos mapeados. Com o desenvolvimento tecnológico cada vez mais avançado, hoje é possível utilizar diferentes sensores como: sensor de visão, Micrômetro Laser, sensor capacitivo, sensor ultrassônico, etc para monitorar ainda com mais qualidade o seu processo.

Monitorando mais, você terá mais detalhes e enxergará melhor a sua operação e o mais importante, em tempo real e até no seu smart phone. Assim, mesmo que o processo de produção seja complexo, você será capaz de ter uma visão refinada quando cada evento ocorrer de forma a agregar cada vez mais conhecimento para corrigir erros e melhorar a eficiência. Você será capaz de fazer mais, com menos custo e  proporcionar aumentos diretos no lucro da empresa.
