O diagrama de ishikawa, também conhecido como diagrama de causa e efeito ou espinha de peixe é uma ferramenta utilizada para a análise de dispersões no processo. O nome Ishikawa tem origem no seu criador, Kaoru Ishikawa que desenvolveu a ferramenta através de uma ideia básica: Fazer as pessoas pensarem sobre causas e razões possíveis que fazem com que um problema ocorra.
Para montar o diagrama de ishikawa, faz parte do procedimento reunir as pessoas em time para realizar um brainstorming (tempestade de idéias) de forma a levantar as causas raízes que originam um problema. Em virtude desta função, o diagrama de ishikawa também pode ser denominado como diagrama de causa e efeito. O diagrama, quando elaborado, assemelha-se a uma espinha-de-peixe, motivo pelo qual ele também é conhecido por este nome.

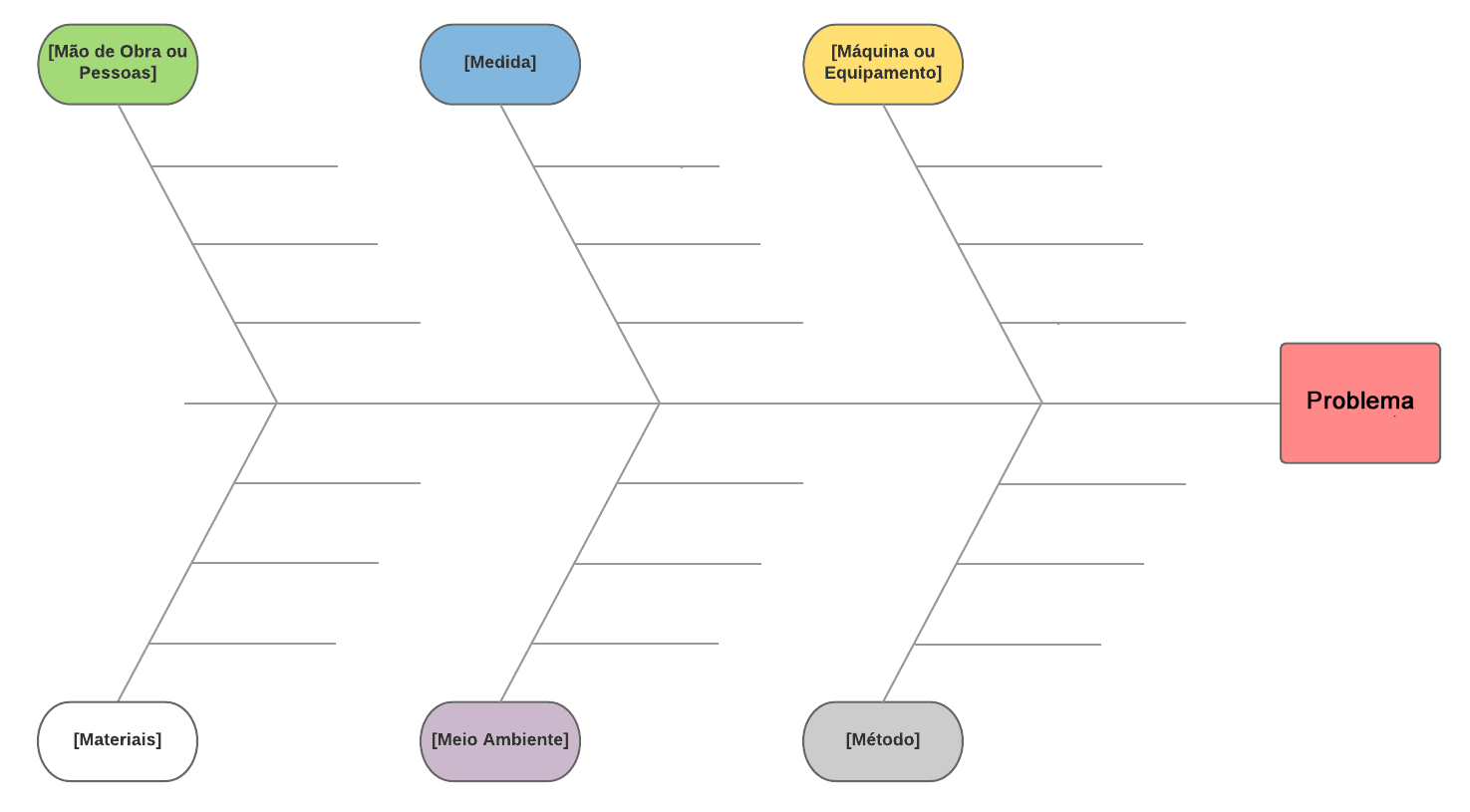

O diagrama de ishikawa é uma das 7 ferramenta da qualidade utilizada para o gerenciamento do controle de qualidade e sua composição leva em consideração de que as causas do problemas podem ser classificadas em 6 tipos diferentes de causas principais que afetam os processos (Método, Máquina, Medida, Meio Ambiente, Mão-de-Obra, Material). Justamente pelo motivo da denominação das 6 causas principais iniciarem com a letra M, também pode ser chamado de 6M’s. Podemos visualizar isto na Figura 1 abaixo:
Vejamos então o significado de cada M:
- Método – É método utilizado para executar o trabalho ou um procedimento.
- Matéria-prima – A matéria prima utilizada no trabalho que pode ser a causa de problemas.
- Mão de Obra – A pressa, imprudência ou mesmo a falta de qualificação da mão de obra podem ser a causa de muitos problemas.
- Máquinas – Muitos problemas são derivados de falhas de máquinas. Isto pode ser causado por falta de manutenção regular ou mesmo se for operacionalizada de forma inadequada.
- Medida – Qualquer decisão tomada anteriormente pode alterar o processo e ser a causa do problema.
- Meio Ambiente – O ambiente pode favorecer a ocorrências de problemas, está relacionada neste contexto a poluição, poeira, calor, falta de espaço, etc.
Existe ainda um sétimo M que tem o origem na palavra em inglês Management que por sua vez está relacionado à gestão. Importante ressaltar que nem todos os M’s necessariamente devem ser utilizados, pois em alguns casos, certos Ms podem não ser aplicáveis. A ideia de tentar “encaixar” todos os M’s seria permitir à equipe pensar em todas as possibilidades e visualizar outros fatores que podem impactar no problema. Isto evita com que o time fique focado somente em uma causa principal.
Como exemplo, seria a situação em que um brainstorming é executado somente por pessoas com experiência em manutenção de máquinas, que naturalmente tenderia a fazer com que a equipe pensasse somente em causas relacionadas a máquina, se não utilizado o diagrama de ishikawa.
1 – Como se faz um Diagrama de Ishikawa
1.1 Definir o problema
O primeiro passo é definir um problema. Para tanto, evite ser genérico na definição do problema, prefira definir o problema de forma objetiva e em termos de qualidade que possa ser mensurável.
1.2 – Criar a espinha de peixe e marcar o problema que será analisado;
Faça um traço na horizontal e marque a direita deste traço o problema que foi definido, em perpendicular a este traço, aplique os 6Ms.
1.3 – Reúna a equipe
Este é o momento de gerar um brainstorm sobre o problema levando em consideração a estrutura dos 6Ms. É interessante participar deste brainstorming pessoas que estão relacionadas com o problema e de outras áreas, com diferentes perspectivas que agregam valor neste momento.
1.4 – Analise as causas e fatores atrelados a estas e planeje ações
Faça uma análise das causas de forma a detectar causas que impactam mais no problema e quais seriam as soluções propostas. Após isto, planeje um plano de ações definindo os responsáveis e o prazo para cada ação.
5 – Exemplo Prático
Neste exemplo, utilizaremos o software LucidChart e para conhecer o mesmo você pode clicar no logotipo abaixo:
O vídeo ensinando a fazer um diagrama de ishikawa referente a um problema de chegar atrasado no trabalho pode ser visualizado logo em seguida:

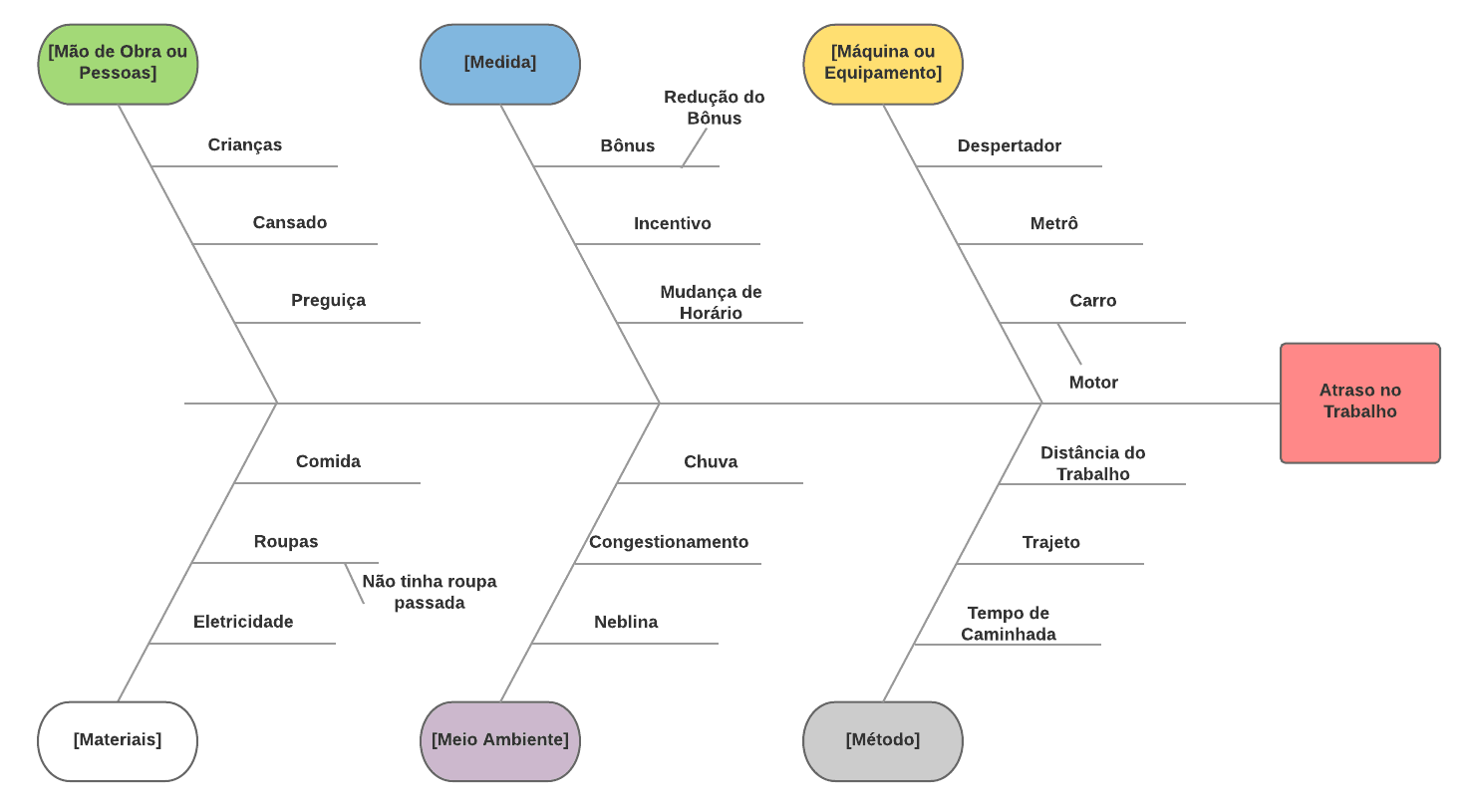

Utilizando um exemplo prático, vamos analisar o caso de uma pessoa que chega atrasada no trabalho. Sendo assim, traçamos a linha central apontando para o problema (Atraso no Trabalho). Depois levantamos as causas principais e em torno das causas principais, fazemos o levantamento das sub-causas. Veja na Figura 2 abaixo como ficaram as causas e sub-causas mapeadas:
Figura 2 – Exemplo de um diagrama de ishikawa ou espinha de peixe.
Benefícios do Diagrama de Ishikawa
O Diagrama de Ishikawa apresenta visualmente e graficamente as causas potenciais dos problemas ocorridos e seus efeitos que impactam diretamente na qualidade do que é produzido. Esta praticidade na leitura facilita o entendimento do processo do ponto de vista do trabalhador da empresa. Além disto, o diagrama de ishikawa é uma ferramenta que contribui para o aperfeiçoamento do processo, reunindo a equipe e proMOVendo uma bateria de discussões em torno dela.
O digrama de Ishikawa é uma ferramenta que pode ser adotada para elevar o nível de compreensão das pessoas que afetarão nas decisões tomadas para as soluções de problemas, visto que através dela é possível detalhar as causas das causas dos problemas até chegar numa causa raiz.
Alguns outros benefícios que podemos citar utilizando esta ferramenta são:
- Obtenção de diferentes opiniões a partir de um time de trabalho;
- Fácil de aplicar;
- Pouco esforço na prática;
- Melhor entendimento das causas e efeitos
