Saiba como Selecionar um CLP Delta

O CLP Delta vem ganhando mercado no Brasil pois se destaca como um equipamento de qualidade e custo acessível. O objetivo deste artigo é fazer com que você conheça a família compacta de CLP Delta, bem como as aplicações recomendadas para cada tipo.

1 – Características Comuns do CLP Delta

clp delta codificacao CLP delta codificacao

Figura – Especificação do CLP Delta

  • Software Gratuito
  • Programação de acordo com a norma IEC 61131-3
  • Facilidade de programação
  • Qualquer integrador pode utilizar

Todas CPU´s do CLP Delta possuem pelo menos 2 portas de comunicação

  • Possibilidade de comunicação simultânea com outros equipamentos
  • Comunicação com supervisório
  • Comunicação com IHM

Protocolo modbus incorporado em todos os modelos de CLP Delta.

  • Não há necessidade de utilização de placas extras de comunicação

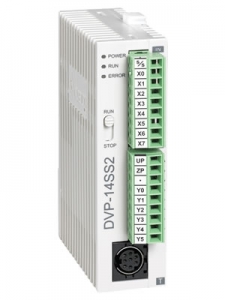

2 – CLP Delta Modelo DVP-SS2

clp delta dvp ss2 CLP delta DVP SS2 225x300

  • Possui 14 entradas/saídas sendo  8 entradas digitais e 6 saídas digitais.
  • A Memória de programação comporta até 8.000 linhas.

Expansão

  • Máximo de 480 entradas/saídas.
  • Máximo de 8 módulos de extensão analógicas.

temporizadores

  • 256 disponíveis

contadores

  • 256.
  • 4 canais de 20kHz contador de alta velocidade & 10KHz saída pulsada.

Instruções especiais

  • Suporta “forward”, “reverse”, “Run”, “Stop”, para comando dos inversores Delta.

Outras características:

  • 2 portas de comunicação integradas (RS-232 & RS-485).
  • Não possui relógio.
  • Não possui expansão do lado esquerdo.
Itens GeraisDVP-14SS2DVP-12SA2DVP-20SX2DVP-28SVDVP-28SV2DVP-EH2
ProgramaçãoLógica Ladder (LD), Lista de Instrução (IL) e Gráfico Sequencial (SFC)
Capacidade do Programa8000 linhas16000 linhas16000 linhas16000 linhas32000 linhas16000 linhas
Memória de registros5000 palavras10000 palavras10000 palavras10000 palavras12000 palavras10000 palavras
Memória de ExpansãoNãoNãoNão10K words10K words10K words
Velocidade por instruções0.35 µs0.35 µs0.35 µs0.24 µs0.24 µs0.24 µs
Expansões de IO480 pontos480 pontos480 pontos512 pontos512 pontos512 pontos
BobinasInternas128040964096409640964096
Steps12810241024102410241024
temporizadores256256256256256256
contadores16 bit256256256256256256
32 bit131515353518
Alta-veloc.4 point: 20kHz3 point:100kHz 5 point: 10kHz2point:100kHz 6 point: 10kHz4pts: 200kHz4pts: 200kHz4pts: 200kHz
Saidas RáPIDas4 point: 10kHz2 point: 100kHz2point:100kHz2 point:10kHz2 point:10kHz2 point:10kHz
4 point: 10kHz2 point:10kHz2 point: 10kHz4pontos: 200kHz4pontos: 200kHz4pontos: 200kHz
Registros de índice288161616
Registros de arquivos01,61,6101010
Relógio / Calendárionãosimsimsimsimsim
Bateriaflashflashflashsimsimsim
Portas de comunicação232, 485232, 485232, 485, USB232,485232,485232, 485/422
Cartão de memória extensãonãonãonãonãonãosim
Entradas888EA / 4EA161616, 20, 32, 40, 48, 64
Saidas646SD / 2SA1212
Main Processing units (MPU) – CPU2222212
Unidades de extensão analógicas777774
Unidades extensão temperatura222222
Unidades de extensão especiais088885
Cartões de função000007

2.1 – Principais Aplicações do CLP Delta Linha SS2:

Pequenas máquinas

  • Embalagens
  • Alimentícia
  • Esteiras transportadoras

Processos simples:

  • Controle de Ar Condicionado
  • Automação residencial e predial

Processos gerais:

  • Qualquer processo onde não é necessário relógio, históricos ou velocidade de processamento

3 – CLP Delta Modelo DVP-SA2

clp delta dvp sa2 CLP delta DVP SA2 225x300Possui 12 entradas/saídas sendo  8 entradas digitais e 4 saídas digitais.

A memória de programação comporta até 16.000 linhas.

Expansão

  • Máximo de 492 entradas/saídas (12 + 480)
  • Máximo de 8 módulos de extensão analógica.

temporizadores

  • 256 disponíveis

contadores

  • 256
  • Possui entrada contadora de alta velocidade (100kHz) e saída pulsada de 100KHz.

Registros de dados

  • 10000 pontos (words ou palavras)
  • Saída de pulsos de alta velocidade: Suporta 2 pontos (Y10, Y11) independentes de alta velocidade até 100KHZ.
  • RTC (Real Time Clock – Relógio) com Bateria
  • 3 portas de comunicação integradas (RS-232 & RS-485)

3.1 – Principais Aplicações do CLP Delta Linha SA2:

Pequenas máquinas:

  • Embalagens
  • Alimentícia
  • Qualquer máquina onde é necessário a utilização de históricos no CLP Delta

Processos simples:

  • Controle de Ar Condicionado
  • Substituição de Data-logger (depende da aplicação)
  • Sistemas sazonais

Processos gerais:

  • Utilização de Servo-Motor (substituindo o SC)
  • Qualquer processo é necessário relógio, históricos e velocidade de processamento não seja crítica.

4 – CLP Delta Modelo DVP-SX2

clp delta dvp sx2 CLP delta DVP SX2 225x300

  • Possui 20 entradas/saídas sendo  8 entradas digitais, 4 saídas digitais, 4 entradas analógicas e 2 saídas analógicas.
  • Máximos pontos de I/O: Máximo de 494 entradas/saídas (14 + 480)
  • Possui capacidade de programaçãode 16.000 linhas
  • Possui três Portas de comunicação incorporadas sendo: 1 RS-232, 1 RS-485 e 1 USB
  • Posui quatro saídas de pulso de alta velocidade sendo 2 de 100KHz e 2 de 10KHz).
  •  Possui contadores de alta velocidade integrados sendo 2 de 100KHz e 6 de 10KHz.
  • Suporta expansões de alta velocidade que podem ser acopladas no lado esquerdo. São elas: Mestre CanOpen, Mestre Devicenet ou Ethernet.
  •  Aceita expansões analógicas ráPIDas pelo lado esquerdo.

4.1 – Principais Aplicações do CLP Delta Linha SX2:

Máquinas:

  • Dobradeiras
  • Solda
  • Embalagens
  • Solução mais barata se comparada a um CLP Delta com placas de expansão analógica

Processos:

  • Controle de refrigeração / aquecimento
  • Controle de níveis de tanques
  • Processos onde seja necessário controle com PID

Processos gerais:

  • Qualquer processo onde variáveis analógicas sejam necessárias.

5 – CLP Delta Modelo DVP-SE

clp delta dvp se CLP delta DVP SE 225x300Possui 12 entradas/saídas sendo  8 entradas digitais, 4 saídas digitais.

A memória de programação comporta até 16.000 linhas

Expansão

  • Máximo de 492 entradas/saídas (12 + 480).
  • Máximo de 8 módulos de extensão analógica.

temporizadores

  • 256 disponíveis.

contadores

  • 256.
  • 1 contador de alta velocidade de 100kHz e 1 saída pulsada de 100KHz.

Registros de dados

  • 10000 pontos (words ou palavras).
  • RTC (Real Time Clock – Relógio).

Comunicação

  • Possui 1 Porta Ethernet que suporta os protocolos modbus TCP e Ethernet/IP
  • Possui 1 Porta de comunicação serial rs485 e 1 porta USB incorporadas.

6 – CLP Delta Modelo DVP-SV2

clp delta dvp sv2 CLP delta DVP SV2 225x300

  • Possui 28 entradas/saídas na sua CPU.
  • Máximo número de I/O: 512.
  • A Capacidade de programa é de 32.000 linhas, maior do que nos outros modelos.
  • A Velocidade de execução das instruções: 0.24μS (instruções básicas), maior do que dos outros modelos.
  • Possui 2 portas de comunicação incorporadas sendo 1 RS-232 e 1 RS-485.
  • Compatível com modbus ASCII / RTU
  • Registros de dados: 10.000 words
  • Registro de arquivos: 10.000 words
  • High-speed pulse output: Supports 4-point
  • 4 saídas de pulso alta velocidade, podendo ser agrupadas em 2 grupos
  • 2 Fase A/B saída de pulso agrupados em 2 grupos
  • 2 Interpolação de eixos
  • Todas as saídas podem atingir 200KHz.
  • 4 Grupos de contadores de alta-velocidade de hardware incorporados.
  • Aceita expansões para comunicação em rede: Devicenet, Ethernet, CanOpen e profibus (Escravo)

6.1 – Principais Aplicações do CLP Delta Linha SV2:

Máquinas:

  • Posicionamento
  • Solda
  • Embalagens
  • Sopradoras
  • Injetoras

Processos:

  • Estações de saneamento
  • Indústrias de manufatura
  • Controle de dosagem
  • Comunicação em redes de campo

6 – CLP Delta Modelo DVP-MC

clp delta dvp mc CLP delta DVP MC 225x300

  • Possui 12 entradas/saídas sendo  8 entradas digitais, 4 saídas digitais.
  • Máximos pontos de I/O: Máximo de 492 entradas/saídas (12 + 480)
  • Capacidade de programação: 16K Steps
  • 4 Portas de comunicação: RS-232, RS-485 e Ethernet e CanOpen.
  • 2 modulos de processamento:
  • PLC (Norma IEC 61131)
  • Controle de MOVimento
  • Entrada de Enconder externo
  • Comunicação de 1Mbps no Canopen
  • Compatível com Codigo G
  • Interpolação de eixos
  • Suporta até 16 eixos de MOVimento
  • Simulação de eixo virtual
  • Compatível com E-Cam

7 – Selecionando as Expansões

clp delta expansoes clp delta expansoes 1024x688
